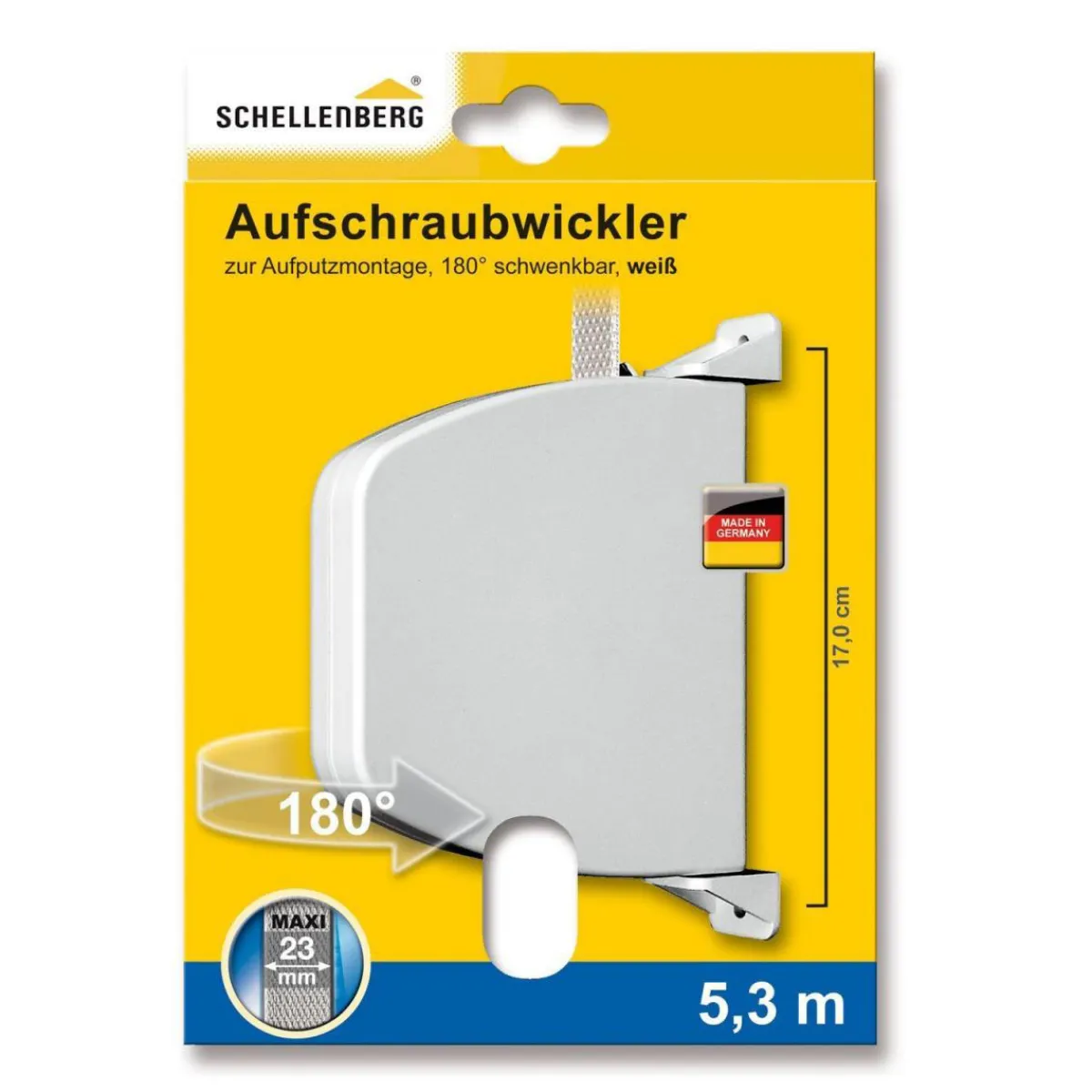

Aufschraubwickler Maxi schwenkbar weiß*Schellenberg New

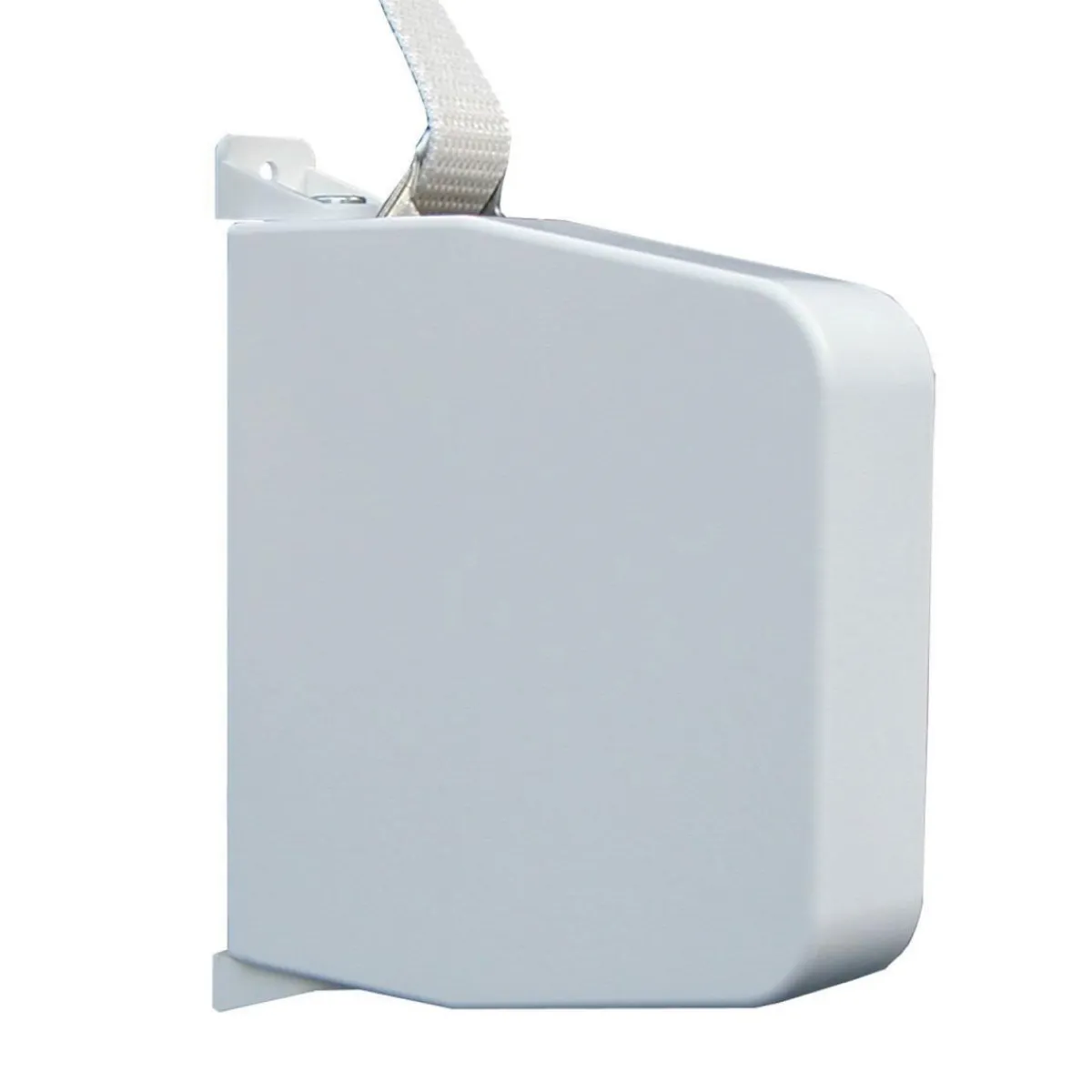

Der Schellenberg Aufschraubwickler „Maxi“ zur Montage auf dem Putz hat einen Lochabstand von 17,0 cm. Er wird auf den Putz direkt auf der Wand oder dem Fensterrahmen montiert.

Zum Lieferumfang des Aufschraubwicklers gehört ein Rollladengurt mit einer Länge von 5,3 m und einer Breite von 23 mm (System „Maxi“). Das Gurtband ist bereits in dem Gurtwickler montiert. Sie müssen es nicht mehr selbst auf die Spule aufrollen.

Vorteile

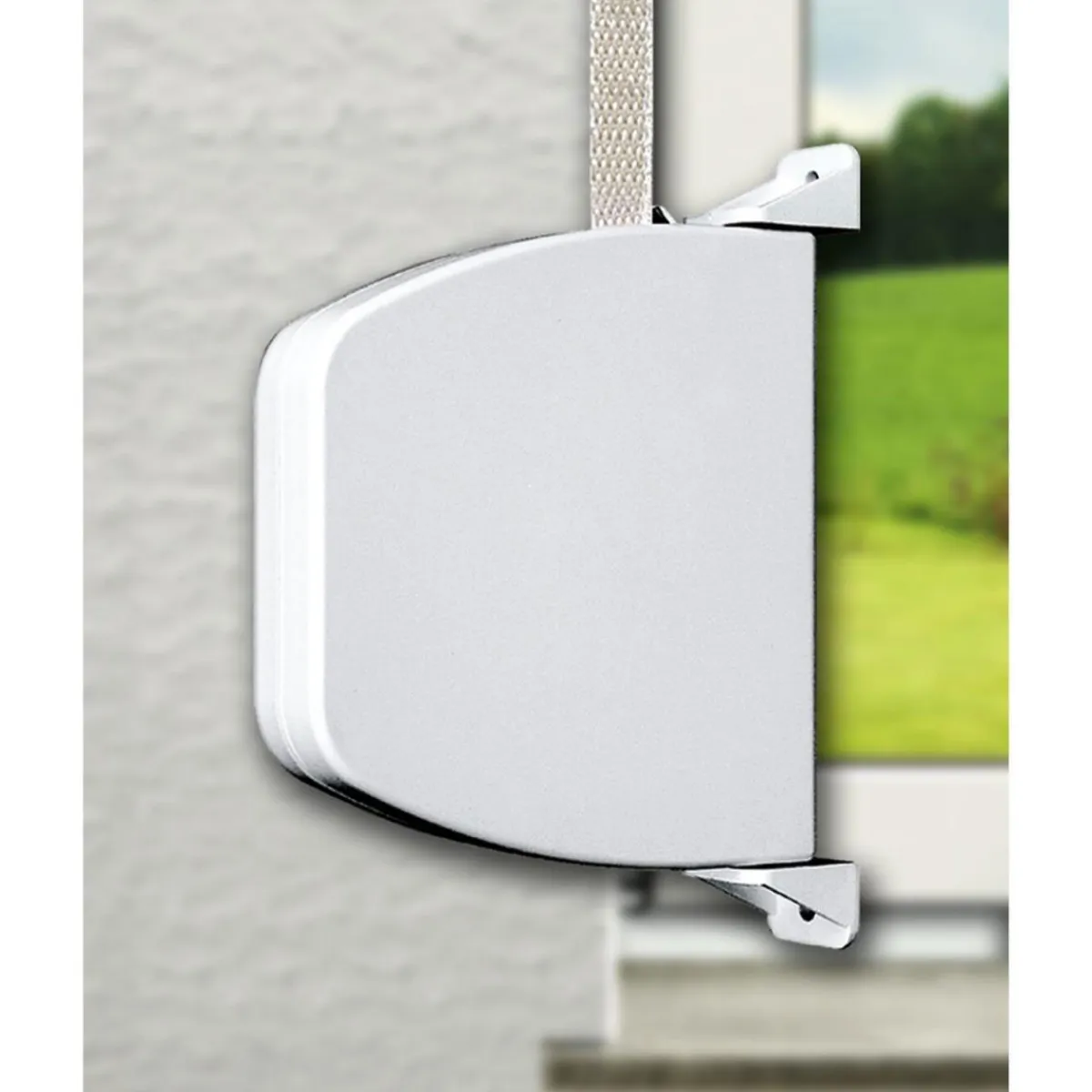

• robuster Aufschraubwickler zur Montage auf der Wand oder dem Fensterrahmen
• unauffällige Optik: passt in nahezu jede Wohnumgebung
• schwenkbar um 180°
• reduzierter Aufwand bei der Montage: Rollladengurt bereits integriert
• inkl. Rollladengurt Länge: 5,3 m / Breite: 23 mm (System „Maxi“)

Anwendungsbereiche

Der Schellenberg Aufschraubwickler „Maxi“ zur Montage auf der Wand oder dem Fensterrahmen ist in den folgenden Fällen die richtige Wahl:

• das Gurtband tritt an der Wand aus
• Verwendung des Rollladensystems „Maxi“
• breite Rollladenprofile
• Durchmesser der Achtkantwelle: 60 mm
• Gurtbandbreite: 23 mm
• Lochabstand 17,0 cm

Technische Daten

• System: „Maxi“
• Maße: 34 x 188 x 156 mm
• Lochabstand: 17,0 cm
• Farbe: wahlweise weiß oder braun
• Rollladengurt, Länge: 5,3 m
• Rollladengurt, Breite: 23 mm
• Rollladengurt, Farbe bei weißem Gurtwickler: beige
• Rollladengurt, Farbe bei braunem Gurtwickler: braun

Montagehinweise

1. Rollladen schließen
2. alten Gurtwickler und altes Gurtband ausbauen
3. Rollladen von der Achtkantwelle lösen
4. neuen Gurtwickler auf der Wand oder dem Fensterrahmen montieren
5. Gurtband etwa 4,5 m aus dem Gurtwickler ziehen und durch die Gurtführung in den Rollladenkasten führen
6. das lose Ende des Gurtbandes auf der Gurtscheibe befestigen
7. das Gurtband durch Drehen der Rollladenwelle auf die Gurtscheibe wickeln (Drehrichtung beachten)
8. Rollladen wieder an der Achtkantwelle befestigen
9. Verkleidung des Rollladens wieder anbringen

Lieferumfang

1 Aufschraubwickler mit vormontiertem Gurtband
